原理及用途：

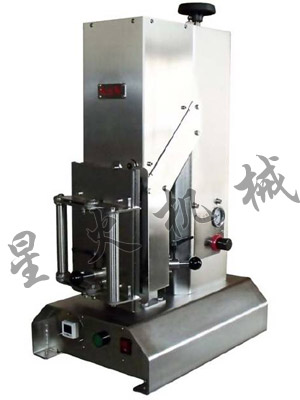

　　XH35B3 型桌面型真空旋盖机，采用应用于旋盖机及封罐机的开启式全密封真空室技术，属半自动机型，人工配盖，人工进出瓶，手动关闭真空室。机器内部采用气动执行装置驱动旋盖，采用精确控制执行件气压实现扭矩控制，属于非摩擦式扭力限制使用寿命更长；由于采用可靠的全密封技术，配置小功率真空泵即可达到理想的真空度，真空度可按需设定。XH35 系列机型具有经济性、广泛适用性、易用性、可靠性和移动性，适合小型生产车间、特殊规格用途、以及实验室使用。

XH35B3 型是XH35 系列经两次改进的很新版，与前一版本相比主要改进：

　　 1.采用可调定瓶件，彻底解决更换瓶形件的问题，可快速完成从两个不同直径或截面形状及高度不同的瓶形之间转换，无需更换零件；
　　 2.采用线性运动组件和整体式气动执行扭力组件，进一步提升了扭盖质量和操作性能；
　　 3.采用台湾产优质PLC（程序控制器），比上一版本继电器逻辑电路更加可靠；
　　 4.采用气动真空切换阀，使真空响应更快；
　　 5.标配专用可组装底座，可落地使用更加灵活。

技术参数：

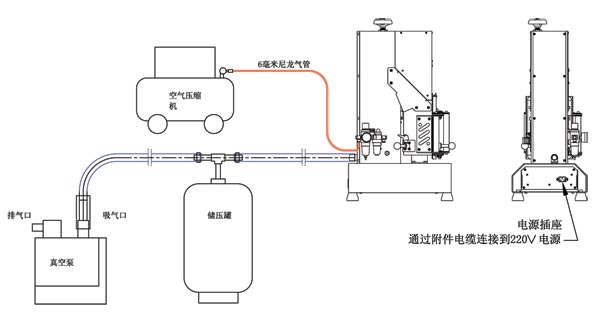

电 源：220V 交流（照明电）；
压缩空气：泵流量要求0.11 立方每分钟以上，0.7 兆帕（7 公斤每平方厘米）；
真空泵配置：要求抽气量每秒8 升以上，极限压力根据用户不同需要，要求高真空度的用户推荐配置极限压力-0.096Mpa 的水环真空泵或双级旋片泵或其它形式的真空泵。推荐真空泵型号2X-8A（双级旋片真空泵，管口连接形式）。
（以上空压源和真空源的配置参数均为单机要求，供参考。）
适用盖型范围：按QB/T 1499-2000 标准的一般盖型范围，盖外经范围在33.5-85毫米.盖厚度8.6-12.65 毫米。
适用瓶子范围：瓶口尺寸应当适用QB/T 1499-2000 标准所规定的各标准盖型以及此范围内的非标盖型。瓶身可以是圆形和非圆形截面的，瓶身较大处的包容圆直径应在110 毫米以内，瓶高不超过180 毫米
机器外形尺寸：宽350 毫米、高790 毫米、深460 毫米

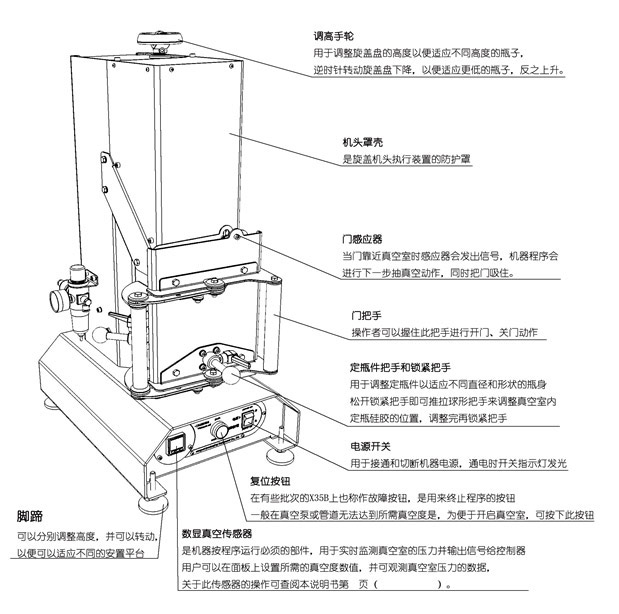

机器各部位说明：

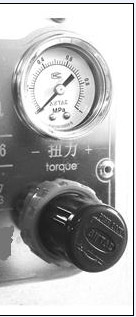

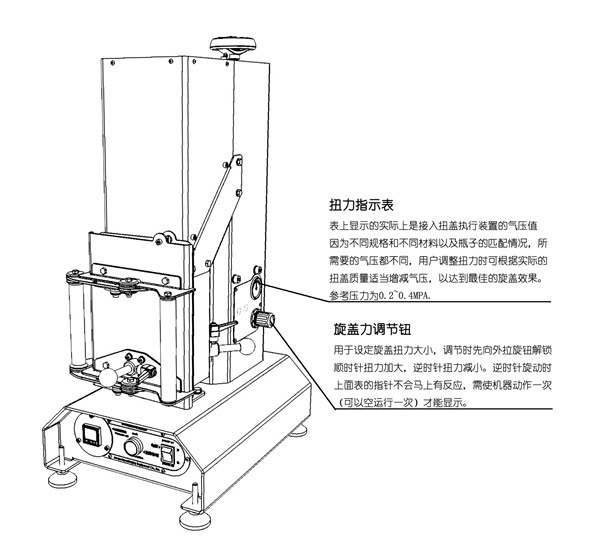

由于盖和瓶的配合情况不同，以及盖的密封胶厚度、铁皮材质厚度差异，导致拧盖所需的气压不同。调整时可以逐步递加，一般63盖的参考气压为0.25~0.3MPa。判断盖子是否拧到位的一般准则是盖钩进入瓶口螺纹线的有效区域，一般是螺纹线的中间1/3段区域，具体根据实际配盖情况稍加调整。

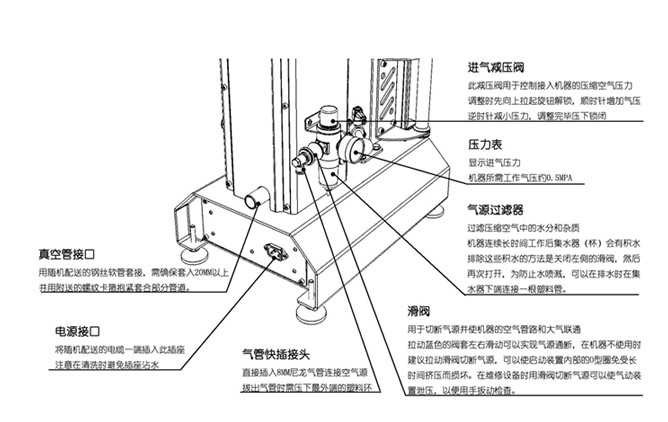

减压器上部旋钮可调节进气压力，进气压力决定整个机器气路系统的基本压力，一般出厂设置的气压适合用户大部分情况使用，因此无需频繁调整进气压力。过滤器在经过一段时间使用后，在杯体里会积存一些从气源过滤的水和杂质，排除这些水的方法是拉动进气滑阀先关闭气源，然后再打开，水会从杯体下方的排水阀排出。

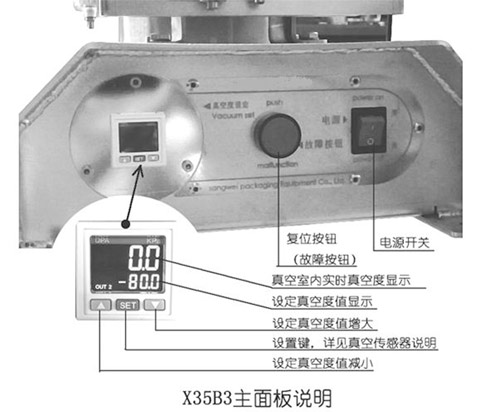

*实时真空度显示 当真空度超过设定真空度时，数字显示由绿色变为红色，此时真空室内的旋盖装置开始下压和旋盖动作。

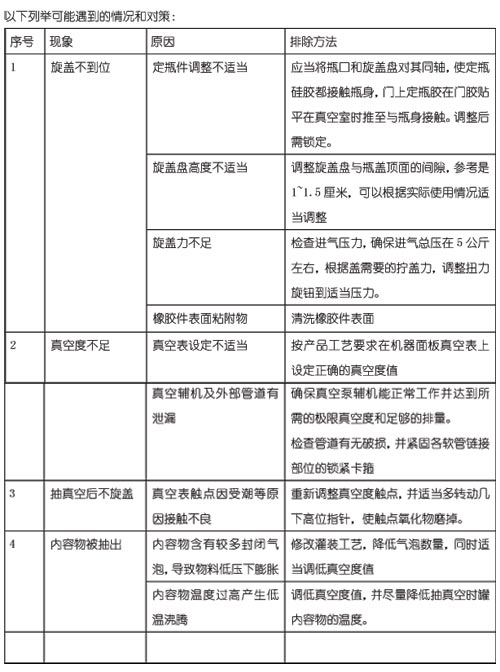

常见故障排除：

XH35B3桌面型真空旋盖机设计图：
